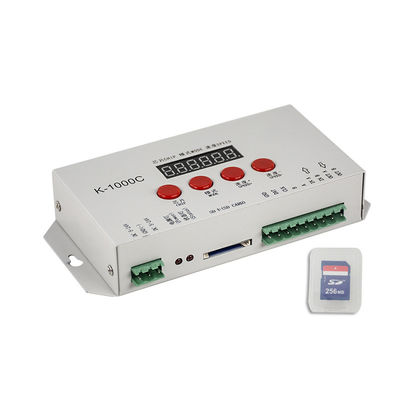

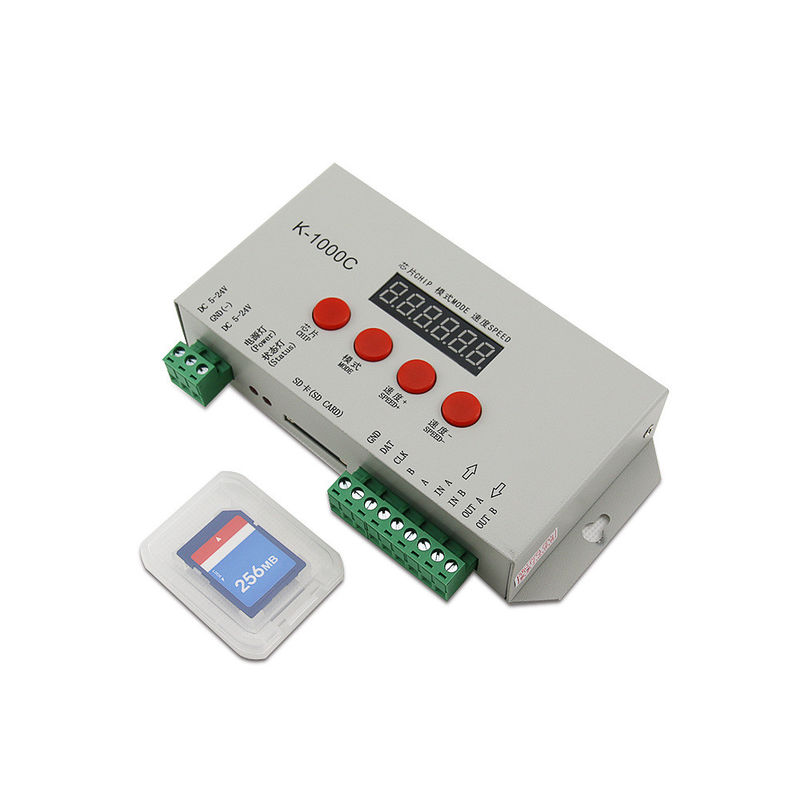

Luz de tira de For DC 5V 24V WS2812B WS2811 del regulador de cinta del pixel de K1000C LED

1. Esta tarjeta de K-1000c sd llevó el regulador 2048 que los pixeles son evolución de nuestro regulador clásico de la tarjeta de T-1000s sd.

2. Añada una exhibición que los clientes prefieren más.

3. Mejore las funciones que apoyan la lámpara de la carga son 4 pixeles de los canales (RGBW), aumentaron 485 TTL y salida de la señal de 485 diferenciales (DMX).

4. El microprocesador de la ayuda del regulador puede cerrar la ayuda IC en software, o no cerrar la ayuda IC en el software, seleccionar la ayuda IC a través del botón de CHIP del regulador, más flexible y conveniente.
5. viene con una tarjeta de 256MB SD incluyó. Esta tarjeta de la ayuda 2GB sd de la versión que no podrían las viejas.

6. Para la iluminación IC de DMX, el regulador viene con escribe la función de la dirección; Además, con el uso 2016 de LedEdit-K V3.26 o edición posterior puede hacer que una llave escribe el ajuste de la función de la dirección.

7. K-1000C (versión actualizada de T-1000S), regulador del pixel de la tarjeta LED del SD; off-line; Salida de la señal de SPI; 2048 pixeles controlados vienen con los efectos de la prueba eran como sigue: 1 salto rojo, verde, azul y negro; 2 rojos, verdes, azules y negras pendientes; 3 rojos, verdes, azules y va.

Nota: Para copiar ficheros a la tarjeta del SD, usted debe primero dar formato a la tarjeta del SD. La tarjeta del SD se debe dar formato como formato del “FAT”

Regulador Introduction de T-1000C
control de la escala gris del nivel 1,32 level-65536, proceso gamma de la corrección del software.
2, punto de la ayuda el diversos, línea y fuentes de luz de superficie, apoyan las diversas reglas, proceso formado.
3, sola salida portuaria del regulador, pueden tomar 1024 luces.
4, control off-line síncrono de la cascada múltiple, contenido del aparato de lectura almacenado en la tarjeta del SD.
5, las tiendas de T-1000C hasta 16 ficheros, apenas varios archivos de la copia a la tarjeta del SD en orden.
6, los efectos almacenados en la tarjeta del SD se deben nombrar en orden: 00_1.led, 01_1.led, 02_1.led.
7, compatible con el alambre solo y doble ICs, al conectar un solo alambre IC con el accesorio, no hay necesidad de conectar la línea del reloj de CLK.
Nota:

1. Cuando el puerto de K-1000S se carga con 512 lámparas, la velocidad del aparato de lectura es hasta 30 fps, cuando el puerto se carga con más de 512/1024 de las lámparas, la velocidad de fotogramas disminuye automáticamente con el número de lámparas.

2. Para los ICs que controlan 32 niveles de gris, la velocidad de fotogramas es hasta 30 fps cuando el puerto individual se controla con menos de 1024. La velocidad de fotogramas puede ser 30 fps para un solo puerto con menos de 512 pixeles para 256 un grayscale llano IC.

Conexión de opciones
1. el regulador de T-1000C se puede utilizar en cascadas múltiples;
2. el T-1000C es una sola salida portuaria y puede tomar hasta los pixeles de 1024/2048 punto;
3. Al controlar un solo alambre IC simplemente para conectar el DAT y la tierra del regulador con el DAT y la tierra del alumbrado correspondientemente. Al controlar IC de dos hilos es suficiente conectar el DAT.CLK y la tierra del regulador con el DAT, el CLK y la tierra del alumbrado. 4.
4. Al usar una señal diferenciada (señal 485), las señales de salida A y B del regulador están conectados con la línea de señales A (DAT+) y la línea de señales B (DAT-) del alumbrado respectivamente.
5. Cuando el voltaje requerido por el regulador es lo mismo que el voltaje requerido por el alumbrado. El regulador y el alumbrado se pueden conectar directamente con la misma fuente de alimentación. Cuando el voltaje requerido por el regulador y el alumbrado son diferentes, el alumbrado y el regulador se pueden cada uno accionar por una fuente de alimentación separada.

Características de producto

Nota:

1. K-1000C (versión actualizada de T-1000S), regulador del pixel de la tarjeta LED del SD; off-line; Salida de la señal de SPI; 2048 pixeles controlaron 512 luces, la velocidad del aparato de lectura de hasta 30 bastidores/sec, las más de 512 luces portuarias, la velocidad de fotogramas con el aumento en el número de luces reducidas automáticamente.

2.Strong le recomiendan para conectar la cantidad llevada de las luces del pixel no más que 1024 pixeles por regulador del pixel de T1000s.

3. La edición especial, cuando usted hace la reproducción de vídeo del LED, recomienda la cantidad llevada de los pixeles no más que 512 pixeles.

Compatible con la amplia gama de los chipsetes direccionables del LED:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
